Cazane pe tocătura și rumeguș Bio

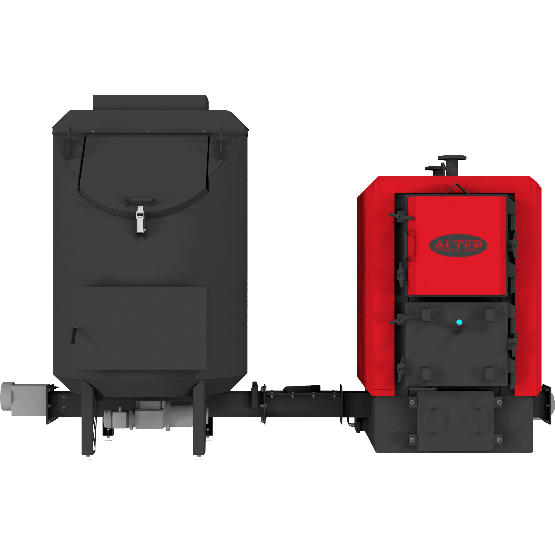

Cazanele cu funcționare pe tocătura și rumeguș modelul BIO sunt concepute pentru încălzirea caselor, clădirilor rezidențiale și industriale, înzestrate cu regim automat. Combustibilul este alimentat automat cu ajutorul șnecului din buncăr, care se așează lângă cazan.
Cazanele fixe și centralele modul sunt folosite pentru sistemele de încălzire închisa.
Combustibilul pentru cazane poate fi deșeu lemnos, rumeguș și tocătura lemnoasa cu fracția maxima de 15х35х80 mm.
Pentru a trece cazanul la alimentare manuala a combustibilului solid
- este necesar sa comandați de la producător un grătar din fonta.
Caracteristici
Pentru a proteja împotriva pierderilor, pe suprafața exterioara a cazanului ,sub carcasa decorativa avem un strat de material izolant termic.
Ușile cazanelor au paravane reglabile și un cablu de etanșare, care garantează o fixare strânsa a ușii pe corpul cazanului, astfel evitând pătrunderea gazelor arse în casa și asigurându etanșeitatea completa a camerei de ardere.

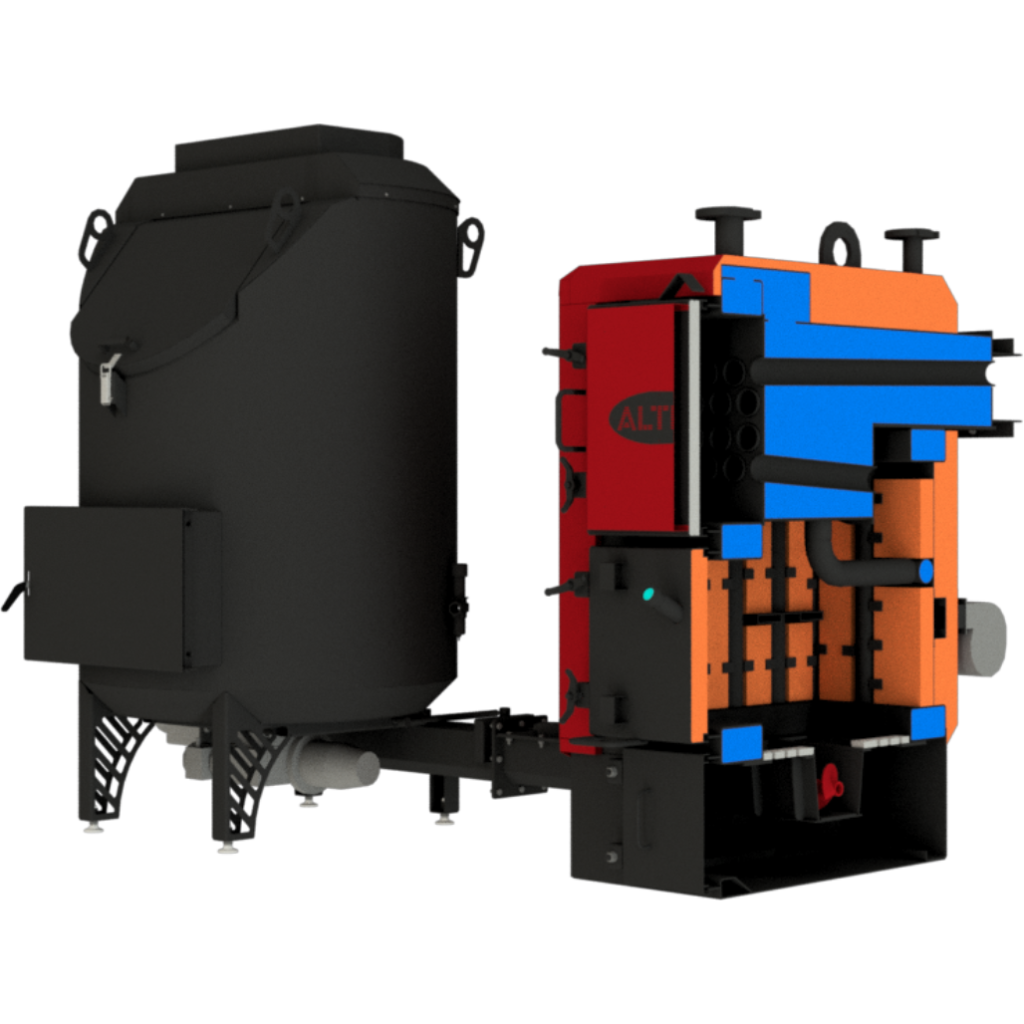

Combustibilul pentru procesul de ardere este alimentat automat din buncărul cu combustibil, situat lângă cazan, utilizând un mecanism de alimentare cu șnec. In buncăr se afla un mecanism de amestecare a combustibilului cu ajutorul unui motor-reductor. Pe grătarul din cuptorul cazanului are loc procesul de ardere a combustibilului cu ajutorul aerului, furnizat de ventilatoare.
Aerul este furnizat prin duzele situate deasupra și sub grătarul din țevi, pentru arderea completa a gazelor secundare.
Partea convexa consta din doua rânduri de țevi în jar.
O alta caracteristica a modelului BIO este camera de ardere căptușita cu cărămizi de ceramica. Aceasta calitate asigura o eficienta mare a cazanului.
Acest model de cazan oferă posibilitatea conectării buncărului cu sistem mecanic de alimentare, atât în stânga cazanului, cat și în dreapta lui, în funcție de preferințele clientului.
Buncărul are 2 guri ,cea superioara este pentru alimentarea acestuia și cea inferioara pentru curățarea lui.
În lateral se afla o fereastra prin care putem urmări nivelul combustibilului din buncăr fără a fi nevoie sa-l deschidem.
Gazele arse sunt eliminate prin burlanul de evacuare care se unește la gura de evacuare de forma rotunda, aflata în spatele cazanului.
Întreținerea cazanului
Întreținerea funcției cazanului consta în adăugarea periodica a combustibilului în buncăr și înlăturarea cenușii din partea inferioara a acestuia fără a fi necesara stingerea focului în cazan. După aprinderea cazanului nu este necesara supravegherea permanenta a acestuia. Exploatarea cazanului se poate face neîntrerupt pe toată perioada sezonului de încălzire. Cazanul pe rumeguș este funcțional și în afara sezonului de încălzire, în sistemul de încălzire a apei calde legat de un boiler.
O supapa termostat este furnizata împreună cu cazanul,care trebuie montat pe un loc special pe buncăr. Senzorul supapei măsoară în continuu temperatura din buncărul cu combustibil, iar în cazul valorilor ridicate semnalează arderea combustibilului în conducta dintre buncăr și retortă.
Cazanele pe tocătură , rumeguș și tors modelul Bio – este cea mai buna soluție a întreprinderilor moderne care doresc sa reducă în mod semnificativ costurile de încălzire, oferind în același timp condiții confortabile în incinta acestora.
| Parametri |
U.M. |
95 kW |
150 kW |
200 kW |
250 kW |
300 kW |
400 kW |
500 kW |
600 kW |
700 kW |
800 kW |
1000 kW |
| Eficienta, min |
% |
86 |
| Volumul apei din cazan |
m³ |
0,5 |
0,6 |
0,8 |
1,0 |
1,2 |
1,5 |
1,9 |
2,0 |
2,2 |
2,3 |
2,8 |
| Greutate cazan, fără apa |
kg |
1200 |
1250 |
1450 |
1800 |
2680 |
3330 |
3900 |
3900 |
4100 |
4500 |
4850 |
| Greutatea buncărului cu mecanismul de alimentare |
kg |
465 |
465 |
465 |
480 |
480 |
480 |
480 |
480 |
480 |
480 |
480 |
| Volumul buncăr |
m³ |
1,5 |
| Tirajul necesar al gazelor arse |
Pa |
60-80 |
| Temperatura gazelor arse la evacuare |
°C |
100-180 |
| Temperatura apei minim recomandata |
°C |
58 |
| Temperatura maxima a apei |
°C |
85 |
| Presiunea nominala a apei (maxim) |
MPа |
0,30 |
| Presiunea de testare a apei ,min |
mPа |
0,45 |
| Consumul de energie electrica, min |
kW |
1,5 |
1,6 |
1,6 |
1,6 |
1,7 |
1,8 |
2,1 |
2,5 |
2,6 |
2,6 |
2,6 |
| Tensiunea rețelei |
— |
380 V (50 Hz) |
| Parametri recomandați cos |
| Secțiunea transversala |
сm2 |
660 |
660 |
908 |
1194 |
1520 |
1885 |
2290 |
2290 |
2290 |
2290 |
2290 |
| Diametru intern |
mm |
300 |
300 |
350 |
400 |
450 |
500 |
550 |
550 |
550 |
550 |
550 |
| Înălțime (minim permisa) |
m |
7 |
9 |
9 |
10 |
12 |
13 |
14 |
15 |
18 |
21 |
27 |
| Diametru coatelor de alimentare a apei directa și a rețelei inverse (Du) |
mm |
65 |
65 |
65 |
65 |
80 |
80 |
80 |
80 |
100 |
100 |
100 |
| Diametru țevii de sub siguranțele supapei (Du) |
mm |
50 |
50 |
50 |
50 |
50 |
2×50 |
2×50 |
2×50 |
2×50 |
2×50 |
2×65 |
| Presiunea la care se activează siguranța supapei |
mPа |
0,35 |
