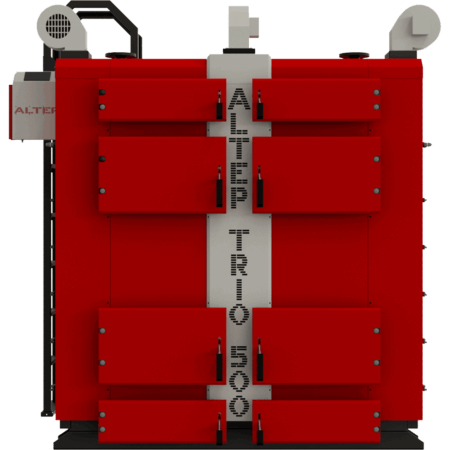

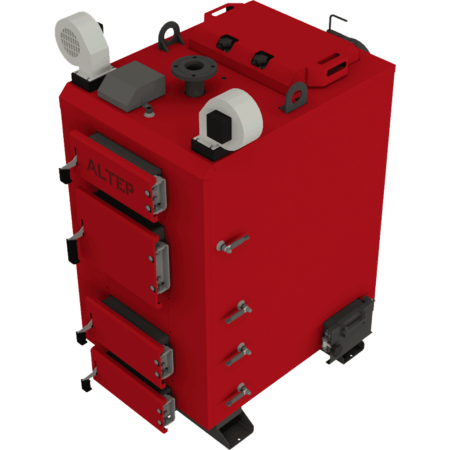

Cazane de încălzire TRIO
Cazanele de încălzire TRIO destinat încălzirii caselor, spațiilor industriale și a altor încăperi înzestrate cu sistem de încălzire centralizata. Pregătirea și furnizarea de căldură pentru necesitățile tehnologice care utilizează drept combustibil lemn de foc, deșeuri lemnoase, cărbune, brichete din rumeguș, coajă de floarea soarelui, semințe, paie, stuf și turba, ruf etc.
Construcția cazanului permite cea mai eficienta utilizare a căldurii generate de arderea diferitelor tipuri de combustibili solizi cu un conținut scăzut de calorii,dar cea mai mare putere termica a cazanului este obținută prin arderea antracitului.
Timpul de ardere în urma unei singure încărcări al combustibilului depinde în mod direct de calitatea acestuia și pierderii de căldură a imobilului încălzit. Exploatarea cazanului se face numai prin alimentarea acestuia în regim manual.
Caracteristicile cazanului
Carcasa cazanului Altep TRIO este fabricată din oțel certificat de înaltă calitate, cu o grosime de 6 mm pe cele casnice și de 8mm pe cazanele industriale de putere mare, ceea ce garantează o fiabilitate ridicată și o lungă durata de viata a cazanului.
Pentru a proteja împotriva pierderilor, pe suprafața exterioară a cazanului, sub carcasa decorativa avem un strat de material izolant termic. Carcasa însăși este realizata din tabla de oțel, acoperită cu un strat de vopsea polimerica, atât pe exterior, cât și pe interior.
Ușile cazanelor au paravane reglabile și un cablu de etanșare, care garantează o fixare strânsă a ușii pe corpul cazanului, astfel evitând pătrunderea gazelor arse în casa și asigurându etanșeitatea completa a camerei de ardere.
Cazanele pe combustibil solid TRIO sunt livrate cu doua turbine și blocul de comanda. Aceste accesorii va permit sa controlați regimul de funcționare automată a cazanului.
Pe părțile laterale ale cazanului sunt montate două mănere speciale pentru reglarea alimentării cu aer în cazan. Aerul este furnizat prin niște duze situate direct în cuptor. O astfel de alimentare cu aer permite arderea combustibilului în straturi, într-un regim econom.
Partea de convecție a cazanului este formată din schimbătorul de căldură combinat dintr-un raft superior orizontal și fântânile verticale. Schimbătorul de căldură este situat în spatele camerei de ardere a cazanului.
Cazanul TRIO are o camera de ardere de dimensiuni semnificative, ceea ce face posibila o ardere îndelungată în urma unei singure alimentari cu combustibil.
În partea de jos a camerei de ardere este așezat grătarul din fonta prin care circula apa. Pe grătar este așezat combustibilul solid. Grătarul este realizat din țevi groase monolit, fără a fi sudate între ele, prin care circula apa în mod constant.
Gazele arse sunt evacuate prin gura de evacuare de forma pătrata, situată în partea din spate a cazanului.
Un coeficient mare al eficientei cazanului și posibilitatea arderii diferitelor feluri de combustibil solid, ne permite sa considerăm aceste cazane drept o alternativa profitabilă și sigură pentru cazanele tradiționale pe gaz și combustibili lichizi.
| Parametri
| U.M.
| TRIO
|
| Puterea nominală a cazanului | kW
| 80
| 97
| 125
| 150
| 200
| 250
| 300
| 400
| 500
|
| Suprafața schimbătorului de căldură
| m2
| 6,7
| 7,5
| 11,9
| 13,0
| 16,5
| 21,3
| 24,6
| 26,7
| 35,8
|
| Dimensiuni camera de ardere
|
| Adâncime
| mm
| 540
| 640
| 690
| 790
| 790
| 830
| 920
| 1010
| 1300
|
| Volum
| dm3
| 282
| 362
| 431
| 520
| 700
| 914
| 1167
| 1430
| 2151
|
| Volumul apei din cazan
| l
| 260
| 340
| 500
| 560
| 670
| 790
| 1130
| 1260
| 1550
|
| Greutatea cazanului fără apă
| kg
| 910
| 1050
| 1520
| 1630
| 2000
| 2300
| 2920
| 3340
| 4100
|
| Temperatura gazelor arse
| °C
| 100-180
|
| Temperatura min. a apei recomandata
| °C
| 58
|
| temperatura max. apa
| °C
| 90
|
| Presiunea nominală a apei
| МPa
| 0,20
|
| Consum energie electrica, max.
| W
| 210
| 210
| 210
| 210
| 320
| 490
| 490
| 810
| 840
|
| Diametrul extern gura evacuare
| mm
| 245
| 299
| 299
| 299
| 348
| 398
| 448
| 498
| 548
|
| Diametrul țevilor conexiune rețea apa
| mm
| 65
| 65
| 80
| 80
| 100
| 100
| 125
| 125
| 125
|
| Parametri recomandați burlan
|
| Secțiunea transversală
| cm2
| 483
| 702
| 702
| 702
| 962
| 1256
| 1520
| 1885
| 2380
|
| Diametrul extern
| mm
| 250
| 300
| 300
| 300
| 350
| 400
| 450
| 500
| 550
|
| Înălțime (minim permisa)
| m
| 8
| 8
| 9
| 10
| 11
| 11
| 11
| 12
| 14
|
| Diametru țevii de sub siguranțele supapei
| mm
| 25
| 25
| 40
| 40
| 50
| 50
| 50
| 2×50
| 2×50
|
