Cazane pe combustibili solizi Classic Plus
Cazanele pe combustibili solizi Classic, Classic Plus Folosite pentru încălzirea încăperilor casnice, industriale și a altor hale sau spații care necesita sa fie încălzite prin sistemul de încălzire centrala. Pentru a pregăti furnizarea căldurii pentru necesitățile tehnologice utilizând combustibili solizi că: lemne, deșeuri de lemn, cărbune, rumeguș și diverse brichete și torf. Construcția cazanului permite cea mai eficienta utilizare a căldurii din arderea diferitelor tipuri de combustibili solizi cu un conținut scăzut de calorii și cea mai mare putere termica a cazanului este obținută prin arderea antracitului. Durata de ardere a unei încărcări totale depinde în mod direct de combustibili și calitatea lor și pierderea de căldură a încăperii încălzite. Alimentarea cazanului se face numai prin modul manual cu combustibili solizi.
Arderea combustibilului în cuptor
Arderea combustibilului în cuptor se realizează datorită tirajului de aer astfel :
În cazanul Classic Plus – pe canalul de alimentare cu aer cu ajutorul unui ventilator de sub grătarul de fonta.aerul este necesar pentru procesul de combustie,ce se reglează automat de controler;
În cazanul Classic – fereastra supapei de alimentare cu aer,care se astupa cu un capac de sub grătarul de fonta. Cantitatea de aer necesara pentru procesul de combustie se regulează cu ajutorul unui regulator mecanic al tirajului de aer, prin tensionarea sau slăbirea lanțului controlează poziția capacului supapei.
Cazanele cu combustibili solizi Classic de la 20 kW
Cazanele cu combustibili solizi Classic de la 20 kW
Nu sunt echipate cu control mecanic de tiraj!
Cazanele Classic Plus/Classic sunt echipate cu o supapa de siguranță, montate pe partea superioară a panoului. La presiune ridicata, supapa se deschide automat,astfel presiunea din cazan este normalizată.
Hornul cazanului este de forma rotunda. Acesta are un șubler, astfel se poate regla tirajul și economisi combustibilul.
Cazanele Classic, Classic Plus au următorii indicatori de putere : 20, 24, 30, 40, 50 și 60 kW, suficient pentru a încălzi o suprafață de 300 m² a unui imobil sau spațiu închis.
Caracteristicile cazanului
Carcasa și schimbătorul de căldură sunt făcute din oțel de calitate cu grosimea de 5 mm.Este rezistent la temperaturi foarte ridicate și este proiectat pentru o funcționare pe termen lung. Pentru a evita pierderea de căldură ,este învelit cu un strat de material izolant de 50 mm grosime, amplasat sub carcasa decorativa. Toate ușile cazanului sunt izolate termic, ceea ce previne pierderea de căldură și accidentele de arsuri umane.

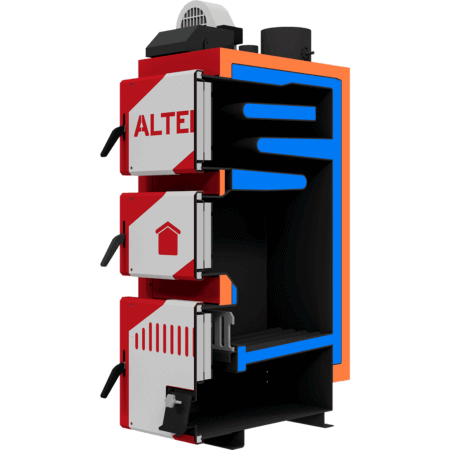

În partea superioară a cazanului se afla un schimbător de căldura cu trei cai. Are o forma de rafturi orizontale în care apa circula constant. Astfel ca schimbătoarele de căldură orizontale se încălzesc rapid, asigurând cel mai eficient transfer de căldură. Grătarul din țevi este realizat fără sudura cu pereți groși prin care apa circula constant din din stratul cu apă al carcasei cazanului,ceea ce le sporește perioada de funcționare și reprezinta o zona suplimentara de eliminare a căldurii cazanului. Cazane pe combustibil solid Classic Plus, în versiunea lor de baza sunt recomandate sa fie înzestrate cu un sistem de comanda și o turbina cu injecție. Pentru a crește confortul utilizării acestui cazan ,este posibila instalarea unui regulator mecanic de temperatura. Astfel cazanul Clasic cu combustibili solizi nu este înzestrat cu unitate de automatizare și turbina cu injecție. Acest model poate funcționa numai cu controlul mecanic al tirajului de aer.
| Parametri | U.M. | Classic Plus |
|---|
| Puterea nominală a cazanului | kW | 24 | 30 | 40 | 50 | 60 |
|---|
| Suprafața schimbătorului de căldură | m² | 1,4 | 1,8 | 2,0 | 2,4 | 2,9 |
|---|
| Eficienta, minim | % | 91 |
|---|
| Volumul camerei de ardere | dm³ | 47 | 68 | 77 | 96 | 115 |
|---|
| Volumul apei din cazan | l | 63 | 71 | 79 | 90 | 108 |
|---|
| Greutatea cazanului fără apă | kg | 255 | 315 | 335 | 370 | 400 |
|---|
| Temperatura gazelor arse | °C | 100 - 180 |
|---|
| Temperatura apei minim recomandata | °C | 58 |
|---|
| Temperatura maximă a apei | °C | 85 |
|---|
| Presiunea nominală a apei (maxim) | МPа | 0,15 |
|---|
| Consumul de energie electrica, min | W | 85 |
|---|
| Diametrul extern racord cos | mm | 159 | 195 | 159 | 178 | 178 |
|---|
| Diametru conexiune rețelei de apa | mm | 50 |
|---|
| Dimensiuni burlan |
|---|
| Secțiunea transversală | cm² | 201 | 201 | 201 | 248 | 248 |
|---|
| Diametru intern | mm | 160 | 160 | 160 | 180 | 180 |
|---|
| Înălțime (minim permisa) | mm | 5 | 5 | 5 | 5 | 6 |
|---|
| Diametrul țevii de sub siguranțele supapei | m³/ora | 15 |
|---|
